Обжимные муфты

Обжимные соединения для арматуры

Опрессованные соединения, предназначенные для стыковки стальной строительной арматуры диаметром от 16 до 40мм.

Отвечает СНиП, СП, РД:

  • СНИиП 52-01-2003 - Бетонные и железобетонные конструкции без предварительного напряжения арматры.
  • СП 52-101-2003 - Пособие по проектированию бетонных и железобетонных конструкций из тяжелого бетона без предварительного напряжения арматуры.
  • РД ЭО 0657-2006 - Положение по применению механических соединений арматуры для железобетонных конструкций зданий и сооружений атомных станций.

Отвечает ГОСТ:

  • ГОСТ 10922-12 - Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций.

  • ГОСТ 12004-81 - Сталь арматурная. Методы испытания на растяжение.


  • ГОСТ 34278-17 - Соединения арматуры мехнические для железобетонных конструкций.

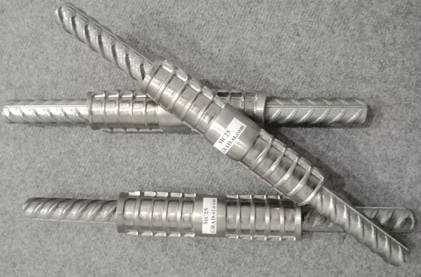

  Опрессованные соединения, предназначенные для стыковки стальной строительной арматуры диаметром от 16 до 40мм.

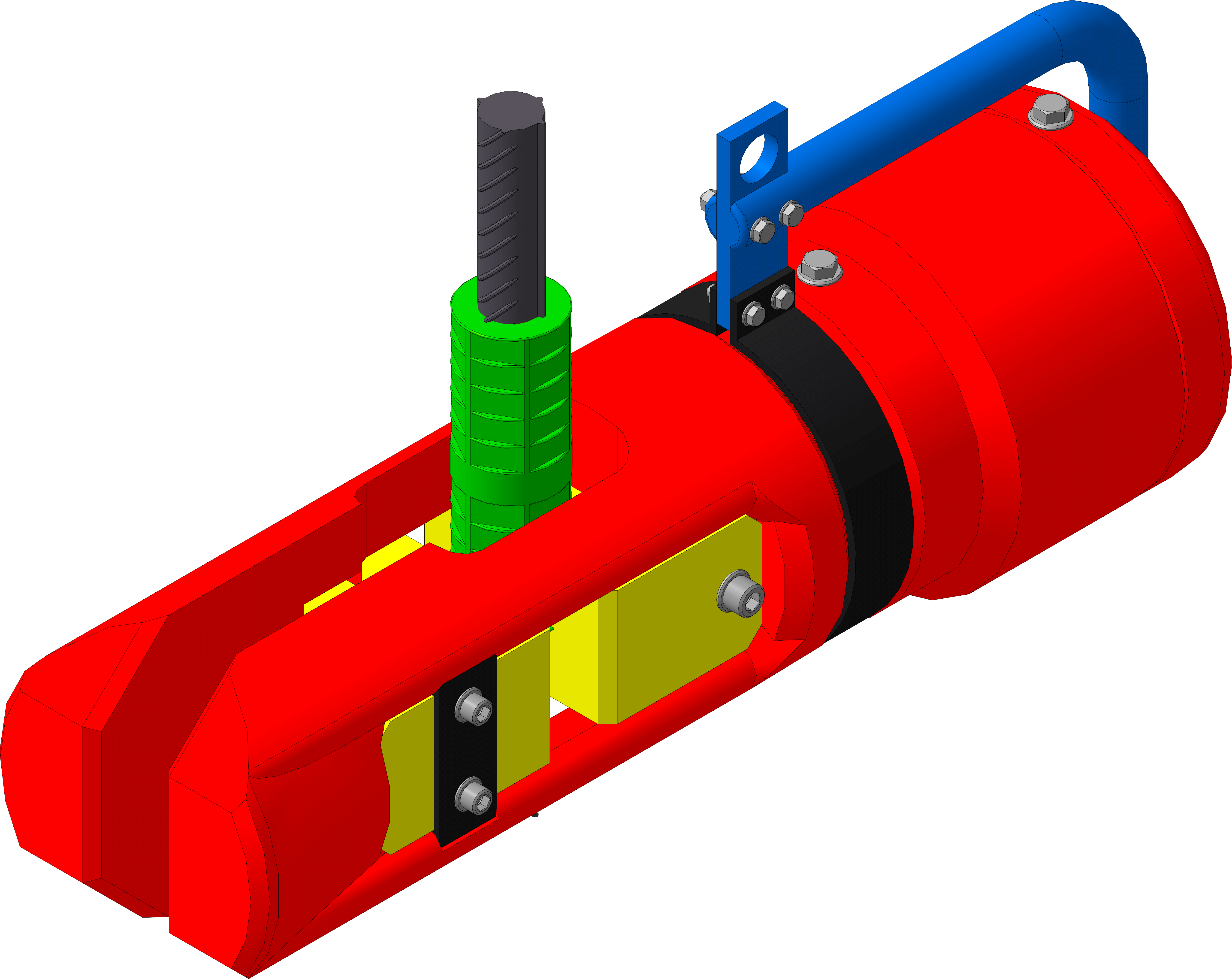

  Технология соединения арматуры при помощи обжимных соединительных муфт получила широкое распространение в России за счет своей простоты и надежности соединения. Арматурные стыки выполненные с применением обжимных муфт имеют равнопрочное соединение при условии их выполнения квалифицированными специалистами. Рабочие выполняющие опрессовку, должны иметь навыки работы с гидравлическим оборудованием, все работы должны выполняться в строгом соответствии с регламентом на выполнение работ по выполнению опрессованных соединений который может быть разработан фирмой поставщиком соединений, либо в соответствии с Методическим пособием «ПРИМЕНЕНИЕ МЕХАНИЧЕСКИХ СОЕДИНЕНИЙ АРМАТУРЫ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ». Изготовление самих муфт производится в соответствии с техническими условиями Поставщика, либо по ГОСТ 34278-2017, разработанным законодателем в данной отрасли «НИИЖБ» им. А.А. Гвоздева АО «НИЦ «Строительство», с учетом основных нормативных положений международного стандарта ISO 15835-1:2009 «Стали для армирования бетона. Арматурные муфты для механического соединения стержней. Часть 1: Требования» («Steels for reinforcement of concrete — Reinforcement couplers for mechanical splices of bars — Part 1: Requirements». NEQ). В части габаритных размеров опрессованных соединительных муфт многие разработчики опираются на РЕКОМЕНДАЦИИ ПО МЕХАНИЧЕСКИМ СОЕДИНЕНИЯМ АРМАТУРНОЙ СТАЛИ ДЛЯ ЖЕЛЕЗОБЕТОННЫХ КОНСТРУКЦИЙ РА-10-1-04 разработанным еще в 2004году все теми же специалистами из ассоциации «Железобетон» при поддержке Госстроя РФ. При выполнении опрессованных соединений обязательно проведение периодических испытаний по ГОСТ 34227-2017. Опрессовка соединений осуществляется при помощи гидравлического пресса состоящего из вилки с соответствующиvb диаметру арматуры штампами (матрицами), и присоединенной к нему гидравлической cтанции. Опрессовка может выполняться как в построечных условиях так и в условиях заготовительного производства.

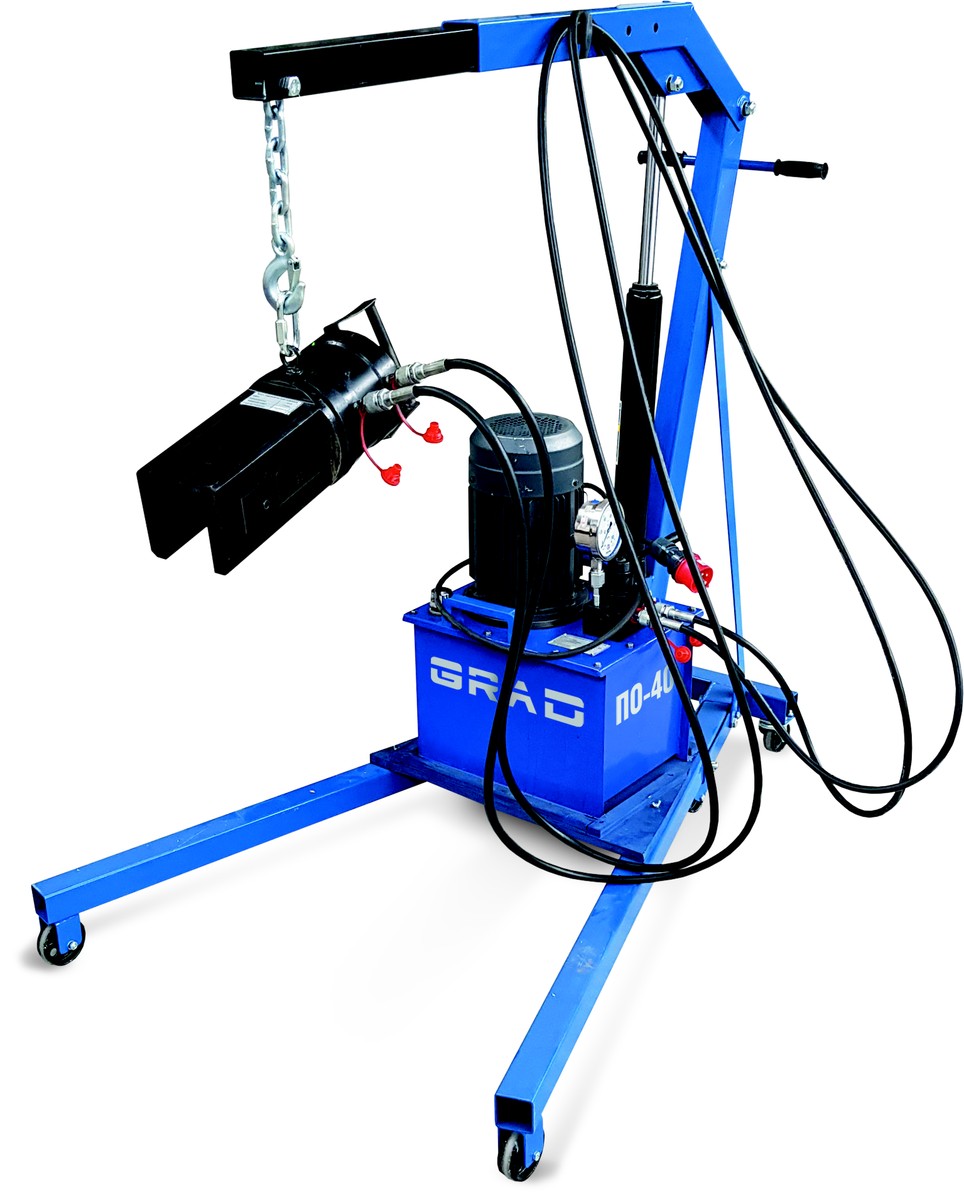

Если есть возможность стыковать арматуру в условиях цеха – можно выполнять соединения без промежутков, сэкономив при этом на стоимости муфты (обжимная муфта без промежутков имеет меньшие габариты). Пожалуй, единственным недостатком технологии является вес вилки с матрицами (в среднем 50кг), в связи с этим затруднен монтаж на высоте или при густом армировании. В этих случаях применяются резьбовые соединения GRAD для арматуры диаметром от 16 до 40мм.
